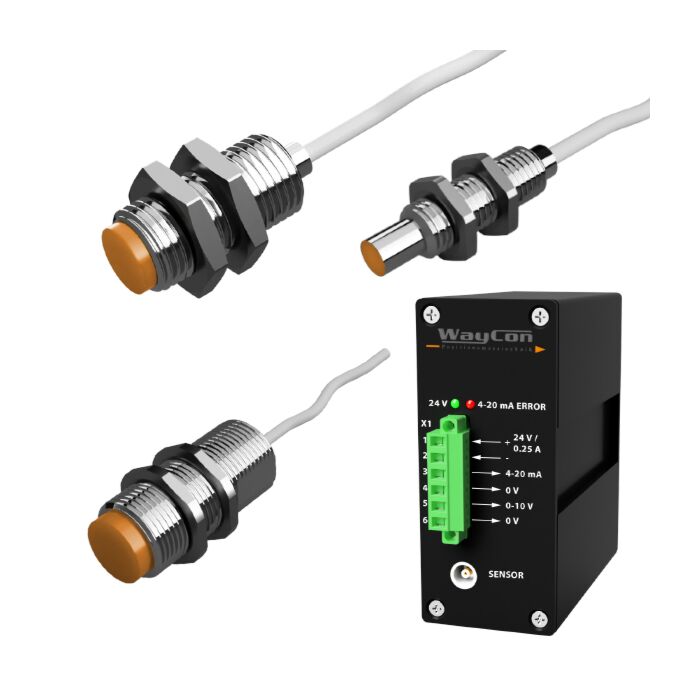

Wirbelstrommesssytem-Serie WST

Die Wirbelstrommesssytem-Serie WST messen den Abstand oder die Position eines elektrisch leitfähigen Materials berührungslos. Neben Metallen messen Wirbelstromsensoren daher auch auf Materialien wie kohlenstofffaserverstärkten Kunststoff.

Anwendungen: Walzspaltmessungen, Toleranzmessungen, Rissprüfungen, Schichtdickenmessungen, Schweißnahtprüfungen

► Berührungslose Messungen auf Metall
► Messung unempfindlich gegen Öl, Wasser und Staub
► Messbereiche bis 12 mm
► Linearität bis 1 %
► Auflösung bis 0,4 μm
► Analogausgang: 0...10 V, 0...20 mA, 4...20 mA
► Arbeitstemperatur -20...+125 °C
► Schutzklasse IP44

Hinweise:

► die Varianten WAT-020A und WAT-420A verfügen zusätzlich über einen Spannungsausgang 0...10 V.
► Messbereiche für Messungen auf Al, Cu, Ms und CFK ≈50 %. Messbereiche für Messungen auf Ti, Pb und VA ≈75 %
► Bei Verwendung der Verlängerungskabel K3.5L-MF oder K7L-MF: max. 2 Kabel pro Sensor und Gesamtlänge max. 10 m
