Winkelsensoren und Drehgeber
Die Winkelsensoren und Drehgeber der WayCon Positionsmesstechnik GmbH erfassen Winkeländerungen sich drehender Teile mit höchster Präzision. Alle Sensorklassen arbeiten auf der Basis einer mechanischen Bewegung, welche in ein elektrisches Ausgangssignal umgewandelt wird. Mit Hilfe von Nuten, Flansch sowie Bohrungen kann der Drehgeber schnell und unproblematisch mit dem drehenden Element verbunden werden.
Die Winkelsensoren und Drehgeber besitzen hohe Schutzklassen bis IP67 und können dank hoher Temperaturtoleranz auch unter widrigen Bedingungen eingesetzt werden. Zudem besitzen die einzelnen Sensoren und Drehgeber unterschiedliche Ausgänge und können individuell an die Wünsche des Kunden angepasst werden.
Anwendungsgebiete: in allen Bereichen der Industrie - Dreh- und Fräsmaschinen, Motoren sowie andere Maschinen
-
Winkelsensor WP Miniatur-Analogab 164,00 €
Exkl. Steuern , exkl. Versandkosten► Winkelsensor mit 40 mm Durchmesser
Erfahren Sie mehr
► Drehwinkel 90° bis 3.600°
► Linearität bis 0,1 %
► Ausgang: Spannungsteiler, 0...10 V, 4...20 mA
► Schutzklasse bis IP67 -

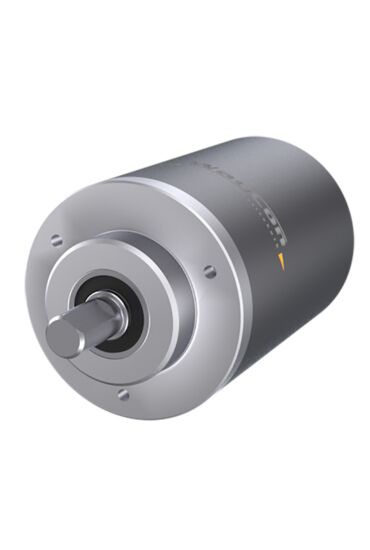

Winkelsensor WP-Analogab 185,00 €
Exkl. Steuern , exkl. Versandkosten► Winkelsensor mit 60 mm Durchmesser
Erfahren Sie mehr
► Drehwinkel 90° bis 43.200°
► Linearität bis 0,1 %
► Ausgang: Spannungsteiler, 0...10 V, 4...20 mA
► Schutzklasse bis IP67 -
Winkelsensor WPH/WPH-M-Analogab 160,00 €
Exkl. Steuern , exkl. Versandkosten► Verschleißfreies Hall-Effekt Sensorelement
Erfahren Sie mehr
► Gehäusedurchmesser 40 mm (WPH-M), 60 mm (WPH)
► Linearität bis 0,2 %
► Analogausgang: 0,5...4,5 V, 0...5 V
► Schutzklasse bis IP67 -

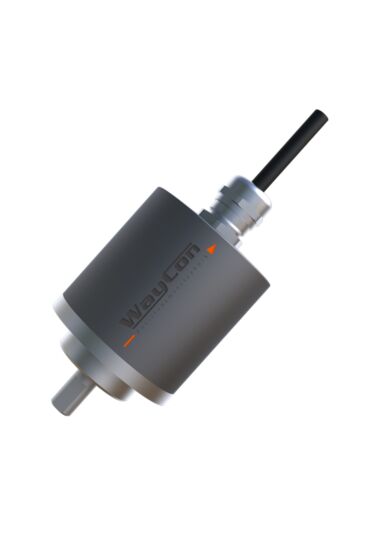

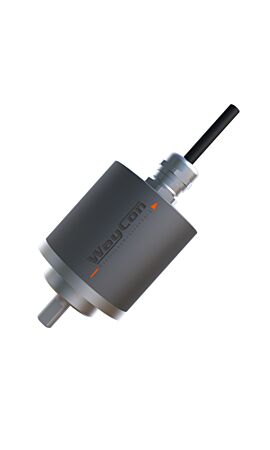

Inkrementaler Drehgeber WPIab 160,00 €
Exkl. Steuern , exkl. Versandkosten► Gehäusedurchmesser 40 mm (WPI-M), 60 mm (WPI)
Erfahren Sie mehr
► Wellendurchmesser 6 mm (WPI-M), 10 mm (WPI)
► Inkrementalausgang: Leitungstreiber
► Impulse 1250 oder 2500
► Drehzahl bis 7500 U/min
► Impulsfrequenz bis 500 kHz
► Schutzklasse bis IP67
► Arbeitstemperatur -20 bis +85 °C -

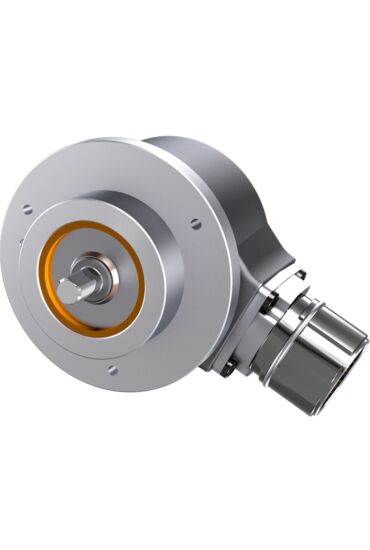

Inkremental-Encoder B58 Vollwelleab 200,00 €
Exkl. Steuern , exkl. Versandkosten► Vollwelle aus rostfreien Stahl
Erfahren Sie mehr
► Temperaturbereich von -40 bis +85 °C
► Drehzahl bis 12000 U/min
► Schutzklasse bis max. IP67
► Ausgang: Leitungstreiber RS422 (TTL-kompatibel) Gegentakt ( Push-Pull, HTL), Open Collector
► Auflösung von 1 bis 5.000 Impulse
► Anschlüsse über Steckerausgang oder Kabelausgang -

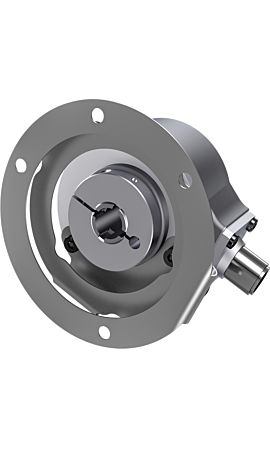

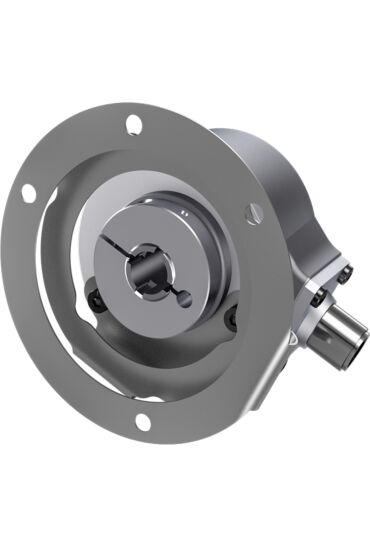

Inkremental-Encoder B58 Hohlwelleab 232,00 €
Exkl. Steuern , exkl. Versandkosten► Hohlwelle aus rostfreien Stahl
Erfahren Sie mehr
► Temperaturbereich von -40 bis +85 °C
► Drehzahl bis 12000 U/min
► Schutzklasse bis max. IP67
► Ausgang: Leitungstreiber RS422 (TTL-kompatibel) Gegentakt ( Push-Pull, HTL), Open Collector
► Auflösung von 1 bis 5.000 Impulse
► Anschlüsse über Steckerausgang oder Kabelausgang -

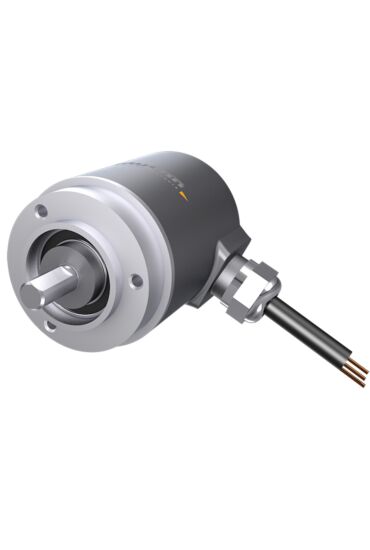

Analog Multiturn Drehgeber Serie M36 Vollwelleab 408,00 €
Exkl. Steuern , exkl. Versandkosten► Vollwelle aus rostfreien Stahl bis maximal 10 mm Durchmesser
Erfahren Sie mehr
► Temperaturbereich -40...+85°C
► Robuster Lageraufbau
► Schutzklasse bis max. IP67
► Gehäusedurchmesser 36 mm
► Singelturn Genauigkeit ± 1°
► Drehzahl max. 6000 U/min -

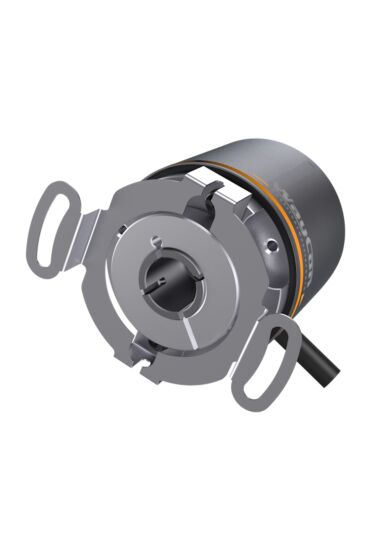

Analog Multiturn Drehgeber Serie M36 Sackhohlwelleab 444,00 €
Exkl. Steuern , exkl. Versandkosten► Sackhohlwelle aus rostfreien Stahl bis maximal 10 mm Durchmesser
Erfahren Sie mehr
► Temperaturbereich -40...+85°C
► Robuster Lageraufbau
► Schutzklasse bis max. IP67
► Gehäusedurchmesser 36 mm
► Singelturn Genauigkeit ± 1°
► Drehzahl max. 6000 U/min -

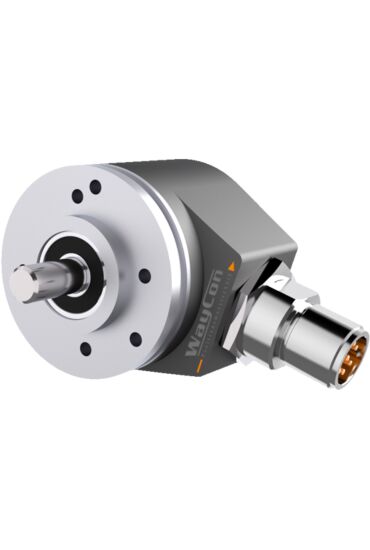

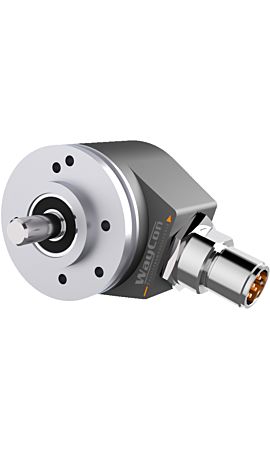

Inkremental Encoder Serie B36 Vollwelleab 172,00 €
Exkl. Steuern , exkl. Versandkosten► Inkrementalausgang: Gegentakt (Push-Pull, HTL),Leitungstreiber RS422 (TTL-kompatibel)
Erfahren Sie mehr
► Temperaturbereich -20...+85°C
► Flanschart: Synchroflansch, Klemmflansch
► Schutzklasse wellenseitig IP50, gehäuseseitig IP65
► Gehäusedurchmesser 36,5 mm
► Ausgangsfrequenz bis 300 kHz
► Drehzahl max.12000 U/min -

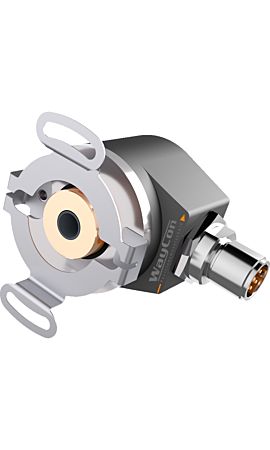

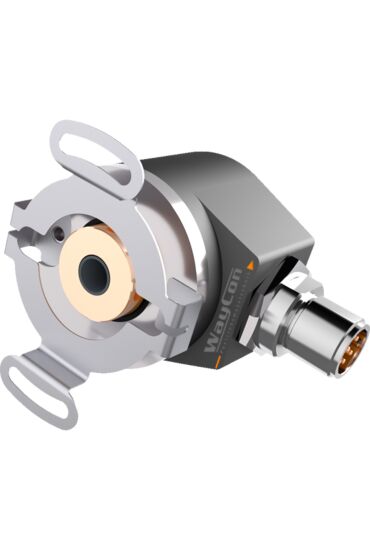

Inkremental Encoder Serie B36 Hohlwelleab 205,00 €
Exkl. Steuern , exkl. Versandkosten► Inkrementalausgang: Gegentakt (Push-Pull, HTL),Leitungstreiber RS422 (TTL-kompatibel)
Erfahren Sie mehr
► Temperaturbereich -20...+85°C
► Flanschart: mit Federelement oder Statorkupplung
► Schutzklasse wellenseitig IP50, gehäuseseitig IP65
► Gehäusedurchmesser 36,5 mm / 46mm
► Ausgangsfrequenz bis 300 kHz
► Drehzahl max.12000 U/min
