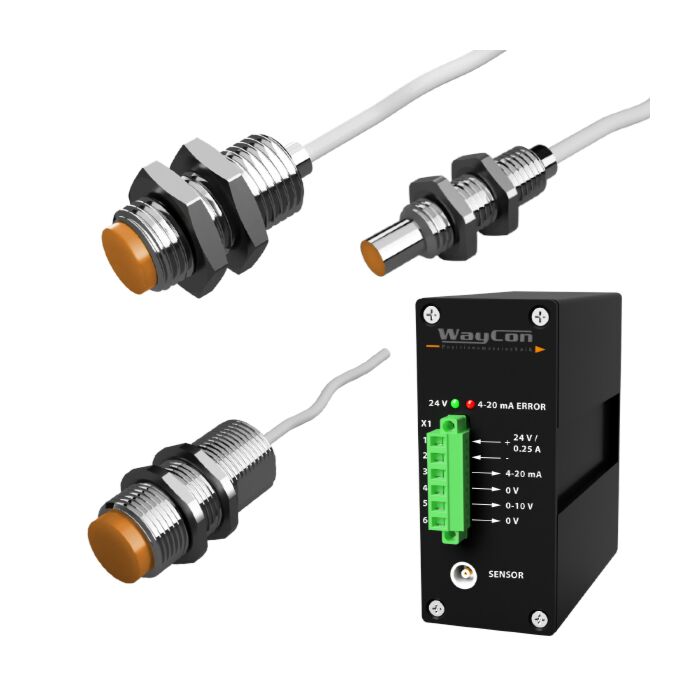

Wirbelstrommesssytem-Serie WSTIP

Die Wirbelstrommesssytem-Serie WSTIP misst den Abstand oder die Position eines elektrisch leitfähigen Materials berührungslos. Neben Metallen messen Wirbelstromsensoren daher auch auf Materialien wie kohlenstofffaserverstärkten Kunststoff. Die WSTIP Serie verfügt über eine erhöhte Schutzklasse und ist daher bestens geeignet für den Einsatz unter Wasser.

Anwendungen: Walzspaltmessungen, Toleranzmessungen, Rissprüfungen, Schichtdickenmessungen, Schweißnahtprüfungen

► Wasserdichte Serie
► Berührungslose Messungen auf Metall
► Messung unempfindlich gegen Öl, Wasser und Staub
► Messbereiche bis 30 mm
► Linearität bis 1 %
► Auflösung bis 0,4 μm
► Analogausgang: 0...10 V, 0...20 mA, 4...20 mA
► Arbeitstemperatur -20...+125 °C
► Schutzklasse Stecker IP68

Hinweise:

► die Varianten WAT-020A und WAT-420A verfügen zusätzlich über einen Spannungsausgang 0...10 V.
► Messbereiche für Messungen auf Al, Cu, Ms und CFK ≈50 %. Messbereiche für Messungen auf Ti, Pb und VA ≈75 %
► Bei Verwendung der Verlängerungskabel K3.5L-MF-IP oder K7L-MF-IP: max. 2 Kabel pro Sensor und Gesamtlänge max. 10 m
