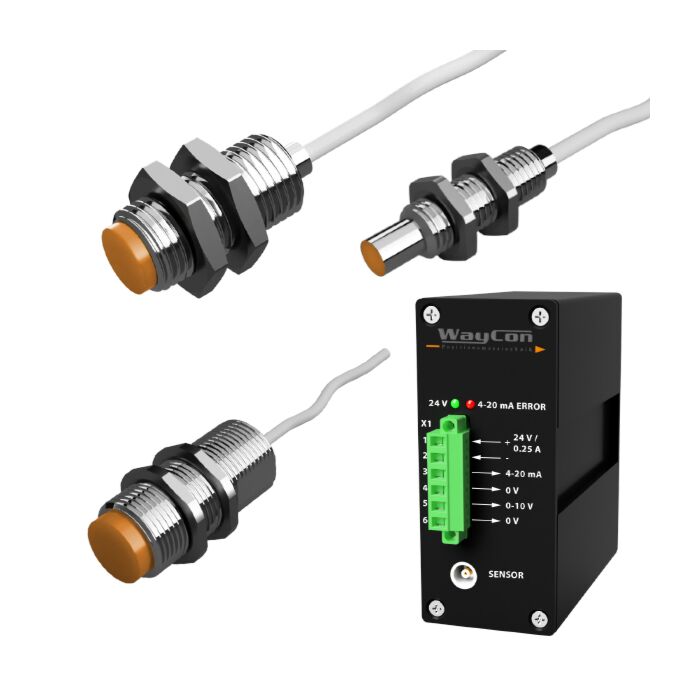

Wirbelstrommesssytem-Serie WSTH

Die Wirbelstrommesssytem-Serie WSTH misst den Abstand oder die Position eines elektrisch leitfähigen Materials berührungslos. Neben Metallen messen Wirbelstromsensoren daher auch auf Materialien wie kohlenstofffaserverstärkten Kunststoff. Die WSTH Serie verfügt über einen erhöhten Arbeitstemperaturbereich und ist daher bestens geeignet für den Einsatz bei Hochtemperaturanwendungen.

Anwendungen: Walzspaltmessungen, Toleranzmessungen, Rissprüfungen, Schichtdickenmessungen, Schweißnahtprüfungen

► Hochtemperatur Serie
► Berührungslose Messungen auf Metall
► Messung unempfindlich gegen Öl, Wasser und Staub
► Messbereiche bis 4 mm
► Linearität bis 1 %
► Auflösung bis 0,4 μm
► Analogausgang: 0...10 V, 0...20 mA, 4...20 mA
► Arbeitstemperatur -20...+185 °C
► Schutzklasse Stecker IP44

Hinweise:

► die Varianten WAT-020A und WAT-420A verfügen zusätzlich über einen Spannungsausgang 0...10 V.
► Messbereiche für Messungen auf Al, Cu, Ms und CFK ≈50 %. Messbereiche für Messungen auf Ti, Pb und VA ≈75 %
► Bei Verwendung der Verlängerungskabel K3.5L-MF oder K7L-MF: max. 2 Kabel pro Sensor und Gesamtlänge max. 10 m
