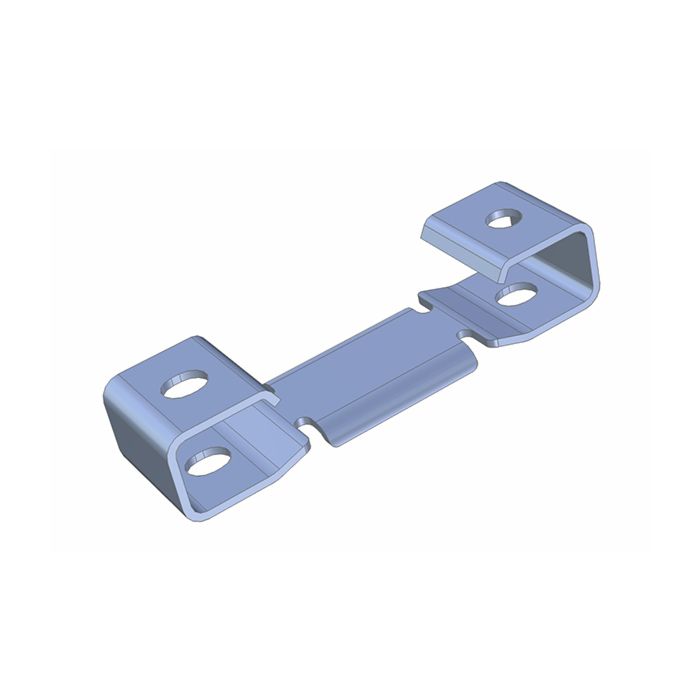

Befestigungsset PKIT090 (2 Stk.)

Die Montage des magnetostriktiven Sensors erfolgt durch zwei Halteklammern (Befestigungsset). Diese werden mit den Schrauben M4 x 20 mm befestigt. Der Bohrlochabstand beträgt 42,5 mm. Der Sensor kann isoliert (durch Verwendung der Isolierringe zwischen Schraube und Halteklammer) oder nicht isoliert montiert werden. Die minimale M5-Bohrlochtiefe beträgt 6 mm für isolierte Montage und 8 mm für nicht isolierte Montage. Der Abstand der Halteklammern kann frei gewählt werden, er sollte jedoch 1/3 der Gerätelänge nicht unterschreiten. Der Sensor ist in der Halteklammer bei gelösten Schrauben längsverschiebbar, sodass z. B. der Nullpunkt des Ausgangssignals noch über die Befestigungsjustage nachträglich eingestellt werden kann.

► Befestigungsset für magnetostriktive Positionssensoren MAB

► Der Bohrlochabstand beträgt 42,5 mm
